سوکت HDMI ایکس باکس سری اس (Xbox Series S)

معرفی سوکت HDMI Xbox Series S

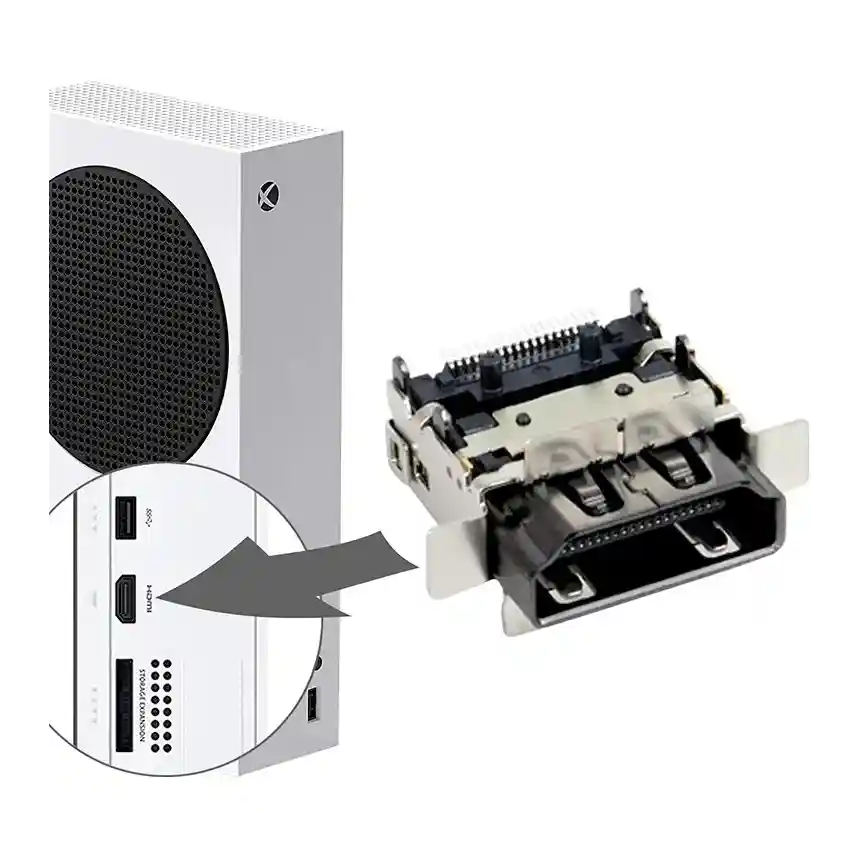

سوکت HDMI Xbox Series S کانکتور خروجی تصویر و صدای کنسول است که سیگنال دیجیتال را به تلویزیون یا مانیتور منتقل می‌کند. این قطعه یکی از رایج‌ترین قطعات آسیب‌دیده در کنسول‌های نسل نهم است و معمولاً در اثر وارد شدن ضربه به کابل HDMI، کشیده شدن کابل یا اتصال و جداسازی مکرر دچار خرابی می‌شود.

از آنجایی که Xbox Series S از استاندارد HDMI 2.1 پشتیبانی می‌کند، سلامت این سوکت برای انتقال تصویر با رزولوشن بالا، نرخ نوسازی بالا و قابلیت‌های HDR اهمیت زیادی دارد. در صورت آسیب دیدن سوکت، ممکن است تصویر به‌طور کامل قطع شود یا کیفیت انتقال سیگنال کاهش پیدا کند.

علائم خرابی سوکت HDMI

• عدم نمایش تصویر (No Signal)
• قطع و وصل شدن تصویر
• شل بودن کابل HDMI
• خم شدن یا شکستن پایه‌های داخلی سوکت
• آسیب دیدن بدنه فلزی کانکتور
• کنده شدن پایه‌های نگهدارنده از مادربرد
• پرش تصویر یا نویز هنگام حرکت کابل

ویژگی‌های محصول

• طراحی مطابق نمونه اصلی Xbox Series S
• سازگار با استاندارد HDMI 2.1
• دارای پایه‌های فلزی نگهدارنده مقاوم
• کیفیت مناسب برای تعمیرات تخصصی
• نصب مستقیم روی مادربرد

مشخصات فنی

• نوع قطعه: کانکتور HDMI Type-A
• استاندارد: HDMI 2.1
• تعداد پین: 19 پین
• نوع نصب: Through Hole + SMD
• کاربرد: انتقال تصویر و صدا
• مناسب Xbox Series S

راهنمای تعمیر

برای تعویض این سوکت استفاده از هیتر هوای گرم، فلاکس مناسب و ابزار تخصصی لحیم‌کاری الزامی است. همچنین قبل از تعویض سوکت، سلامت مسیرهای HDMI، دیودهای محافظ ESD، فیلترهای EMI و آی‌سی HDMI Retimer نیز باید بررسی شود؛ زیرا در بسیاری از موارد خرابی تصویر تنها ناشی از آسیب دیدن سوکت نیست.

سازگاری

این سوکت مخصوص Xbox Series S طراحی شده است. هرچند از نظر ظاهری شباهت زیادی با سوکت Xbox Series X دارد، اما قبل از نصب بهتر است ابعاد، محل پایه‌های نگهدارنده و چیدمان پایه‌ها با نمونه اصلی روی مادربرد تطبیق داده شود.
