ماژول شارژ باتری لیتیومی

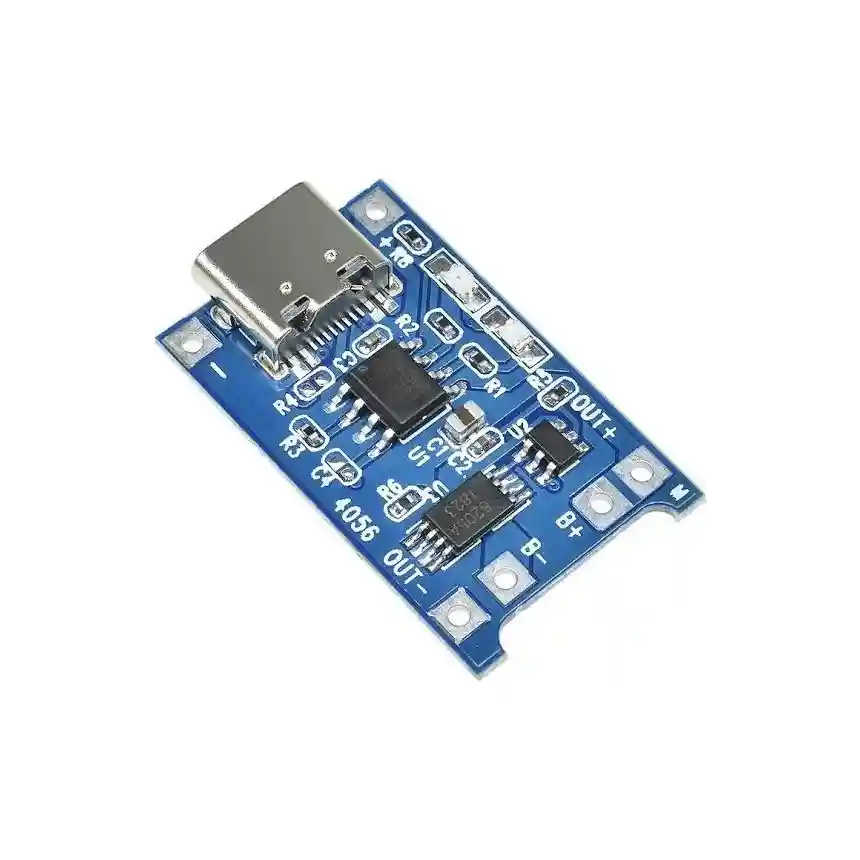

معرفی ماژول شارژ TP4056

ماژول شارژ TP4056 یکی از پرکاربردترین بردهای شارژ برای باتری‌های لیتیومی تک سل است. این ماژول بر پایه آی‌سی TP4056 طراحی شده و از الگوریتم استاندارد CC/CV (جریان ثابت / ولتاژ ثابت) برای شارژ ایمن باتری استفاده می‌کند.

علاوه بر این، بسیاری از مدل‌های موجود در بازار دارای مدار محافظ DW01A و دو عدد ماسفت 8205A هستند که از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت می‌کنند.

ویژگی‌های محصول

• مناسب باتری‌های لیتیومی تک سل 3.7 ولت
• ولتاژ شارژ نهایی 4.2 ولت
• شارژ با الگوریتم CC/CV
• ورودی 5 ولت DC
• دارای نشانگر LED شارژ و پایان شارژ
• ابعاد کوچک و مناسب پروژه‌های الکترونیکی
• راندمان بالا و مصرف کم

مشخصات فنی

• آی‌سی اصلی: TP4056
• ولتاژ ورودی: 4.5 تا 5.5 ولت DC
• ولتاژ شارژ: 4.2 ولت ±1%
• جریان شارژ پیش‌فرض: 1 آمپر
• روش شارژ: CC/CV
• مناسب باتری Li-ion و Li-Po تک سل
• پورت ورودی: Micro USB یا پدهای IN+ و IN- (بسته به مدل)

کاربردها

• شارژ باتری 18650
• پروژه‌های آردوینو و ESP32
• پاوربانک‌های سفارشی
• رباتیک
• سیستم‌های قابل حمل
• مدارهای DIY

نسخه محافظ‌دار و بدون محافظ

این ماژول در دو نسخه تولید می‌شود. مدل محافظ‌دار دارای آی‌سی DW01A و ماسفت 8205A بوده و از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت می‌کند. مدل بدون محافظ فقط عملیات شارژ را انجام می‌دهد و برای استفاده با باتری فاقد مدار محافظ، توصیه نمی‌شود.

نکات مهم استفاده

• فقط برای باتری لیتیومی تک سل (1S) مناسب است.
• برای باتری‌های دو سل یا بیشتر مناسب نیست.
• ورودی باید 5 ولت پایدار باشد.
• از اتصال معکوس قطب‌های باتری جلوگیری کنید.
• در صورت نیاز به تغذیه همزمان بار، از مدار Power Path مناسب استفاده شود.
