سوکت HDMI پلی استیشن 5 (PS5)

معرفی سوکت HDMI PS5

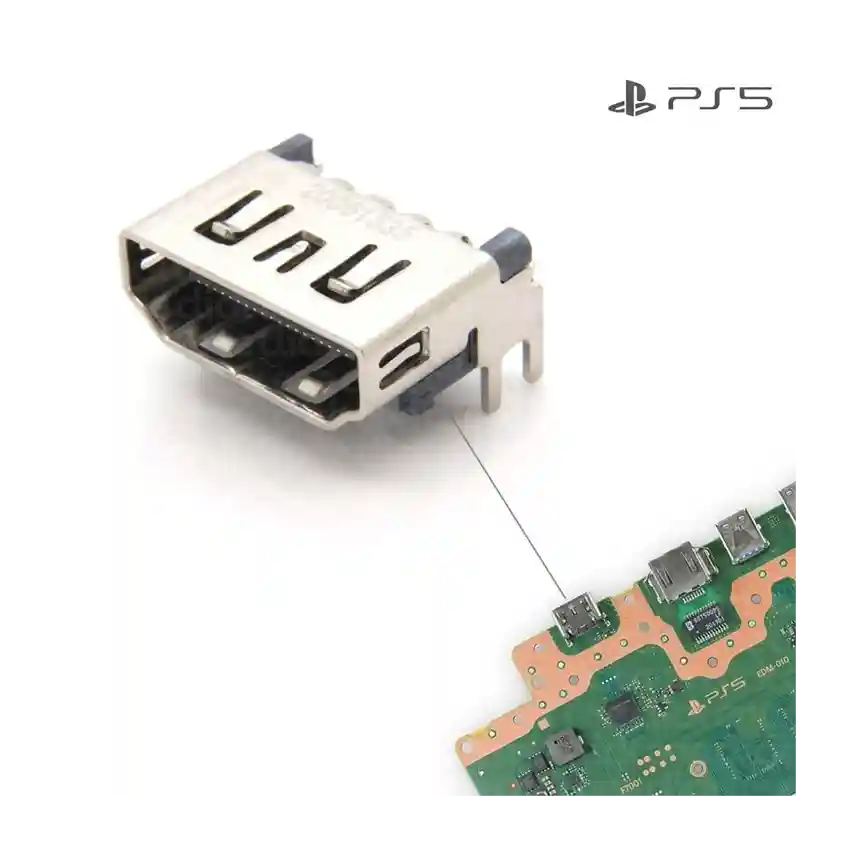

سوکت HDMI پلی استیشن 5 یکی از مهم‌ترین قطعات ارتباطی کنسول است که وظیفه انتقال تصویر و صدای دیجیتال به تلویزیون یا مانیتور را بر عهده دارد. این سوکت از نوع HDMI Type-A Receptacle با 19 پین بوده و روی برد اصلی کنسول نصب می‌شود.

از آنجایی که کابل HDMI به‌طور مداوم به کنسول متصل و جدا می‌شود، این سوکت یکی از قطعاتی است که بیشترین آسیب فیزیکی را در PS5 تجربه می‌کند. شکستگی بدنه فلزی، خم شدن پایه‌ها، جدا شدن پایه‌های نگهدارنده یا کنده شدن پدهای برد از رایج‌ترین خرابی‌های این قطعه هستند.

علائم خرابی سوکت HDMI

• نمایش پیام No Signal
• قطع و وصل شدن تصویر
• پرش یا نویز تصویر
• تشخیص ندادن کابل HDMI
• لق بودن کابل داخل سوکت
• شکستگی یا خم شدن پایه‌های داخلی

مشخصات فنی

• نوع کانکتور: HDMI Type-A Receptacle
• تعداد پایه: 19 پین
• نوع نصب: Through Hole + SMT Hybrid
• کاربرد: انتقال تصویر و صدای دیجیتال
• جنس بدنه: فلزی مقاوم
• مناسب برد اصلی PlayStation 5

سازگاری

این سوکت برای کنسول‌های PlayStation 5 طراحی شده است. در نسخه‌های مختلف برد (EDM-010، EDM-020، EDM-030 و EDM-040) محل نصب یکسان است، اما قبل از نصب بهتر است ابعاد و پایه‌های سوکت با نمونه اصلی مطابقت داده شوند.

نکات مهم هنگام تعمیر

• قبل از تعویض سوکت، سلامت فیلترهای HDMI (EMI Filter) بررسی شود.
• مسیرهای TMDS و خطوط DDC از نظر قطعی یا اتصال کوتاه تست شوند.
• در صورت کنده شدن پدهای برد، ترمیم مسیرها ضروری است.
• پس از نصب، تمامی 19 پایه از نظر اتصال صحیح بررسی شوند.
• از وارد شدن فشار به سوکت هنگام اتصال کابل جلوگیری شود.
