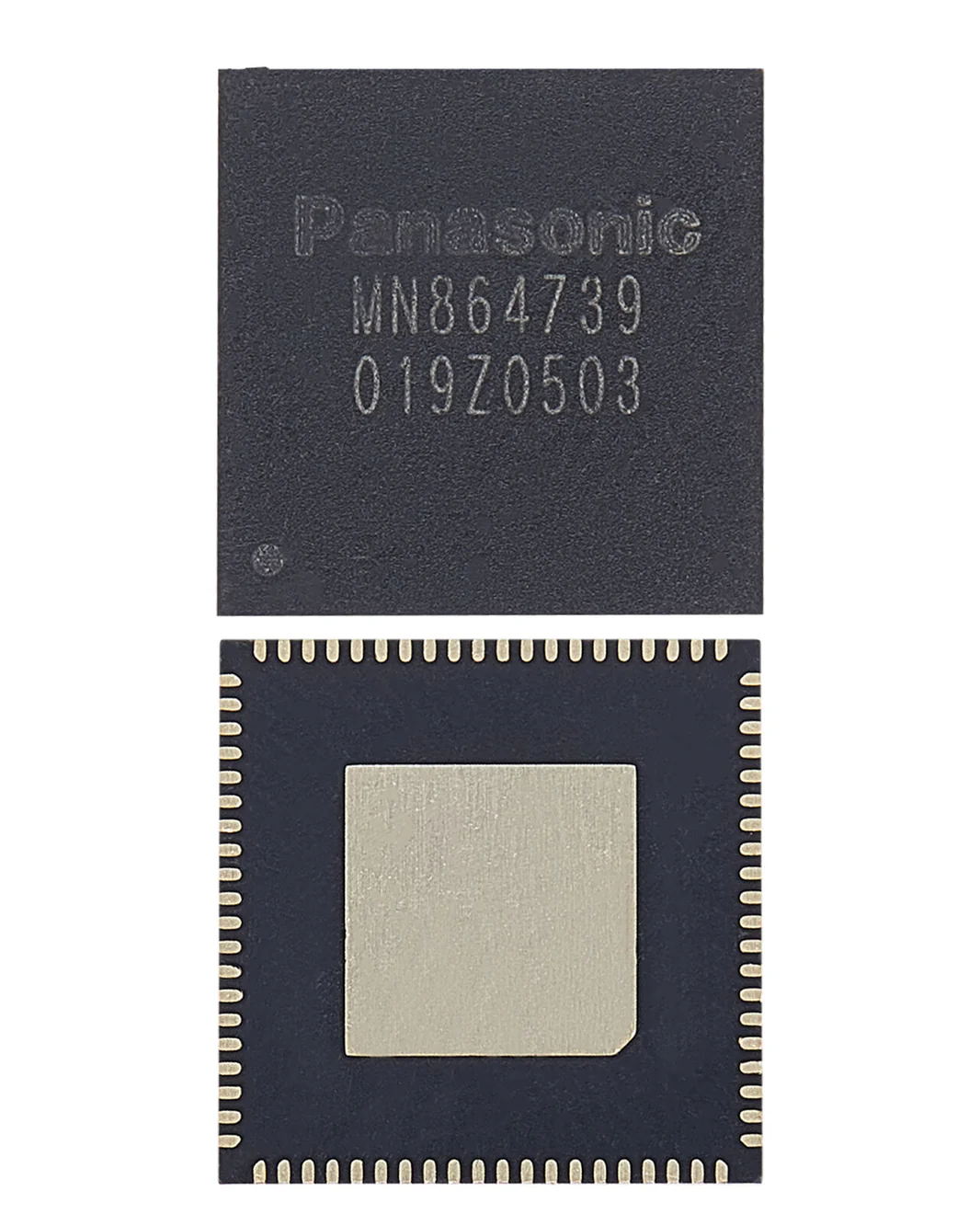

آی سی تصویر PS5 HDMI Panasonic MN864739

معرفی آی سی تصویر PS5 HDMI Panasonic MN864739

آی سی تصویر PS5 HDMI Panasonic MN864739 در مدار خروجی تصویر کنسول PlayStation 5 نقش اصلی را بر عهده دارد. این چیپ سیگنال تصویر و صدا را از مادربرد دریافت می‌کند و آن را از طریق درگاه HDMI به تلویزیون یا مانیتور ارسال می‌کند. کیفیت و پایداری خروجی HDMI تا حد زیادی به سلامت این آی سی و مدارهای اطراف آن وابسته است.

در بسیاری از کنسول‌های PS5 که روشن می‌شوند اما تصویر روی نمایشگر دیده نمی‌شود، تصویر قطع و وصل می‌شود یا فقط صدا بدون تصویر منتقل می‌شود، پس از بررسی کابل، ورودی تلویزیون، سوکت HDMI و مسیرهای روی برد، خرابی آی سی تصویر Panasonic MN864739 به عنوان یکی از گزینه‌های جدی در عیب‌یابی مطرح می‌شود.

علائم خرابی آی سی HDMI PS5 مدل MN864739

• روشن شدن کنسول بدون نمایش تصویر روی تلویزیون یا مانیتور.
• وجود صدا بدون تصویر یا نمایش مقطعی تصویر همراه با پرش و نویز.
• قطع و وصل شدن تصویر در حین بازی، حتی با کابل HDMI و نمایشگر سالم.
• سالم بودن سوکت HDMI، فیوزها و سلف‌ها در تست، اما باقی ماندن مشکل تصویر.
• سابقه ضربه به پورت HDMI، استفاده از کابل معیوب یا بروز اتصال کوتاه در درگاه HDMI.

ویژگی های آی سی تصویر PS5 HDMI Panasonic MN864739

• مخصوص مدار HDMI روی مادربرد کنسول PS5.
• مدل آی سی تصویر: Panasonic MN864739.
• بسته‌بندی SMD/BGA مناسب برای نصب روی برد چند لایه.
• طراحی شده برای پردازش و ارسال سیگنال تصویر و صدا به خروجی HDMI.
• مناسب برای استفاده در تعمیرات تخصصی مدار تصویر پلی استیشن ۵.

کاربرد آی سی HDMI MN864739 در تعمیر کنسول PS5

• تعمیر کنسول‌های بدون تصویر پس از تعویض سوکت HDMI و تست مسیرها.
• رفع مشکل قطع و وصل شدن تصویر یا وجود نویز در خروجی HDMI.
• جایگزینی چیپ آسیب‌دیده بر اثر اتصال کوتاه کابل، نوسان برق یا دستکاری ناموفق قبلی.
• احیای مادربردهای معیوب در تعمیرگاه‌های تخصصی کنسول بازی به جای تعویض کامل مادربرد.

نکات مهم هنگام تعویض آی سی تصویر PS5 HDMI

• تعویض این آی سی نیاز به هیتر، هویه مناسب و تجربه کافی در کار با بردهای چند لایه دارد.
• پیش از تعویض، سوکت HDMI، فیوزها، سلف‌ها و مسیرهای ورودی و خروجی با مولتی‌متر و بررسی چشمی کنترل شود.
• در زمان جداسازی چیپ، دمای هیتر به گونه‌ای تنظیم شود که پدهای زیر آی سی و لایه‌های برد آسیب نبینند.
• پس از نصب آی سی جدید، ناحیه اطراف آن زیر ذره‌بین یا میکروسکوپ از نظر لحیم سرد، قلع اضافه و اتصال کوتاه بررسی شود.
• بعد از مونتاژ نهایی، کنسول با چند کابل HDMI و چند ورودی مختلف روی نمایشگر تست شود تا پایداری تصویر تأیید گردد.

مخاطب این محصول

• تعمیرکاران حرفه‌ای کنسول که روی مادربرد PS5 و مدار HDMI کار می‌کنند.
• مراکز تعمیر تخصصی که کنسول‌های بدون تصویر یا دارای مشکل خروجی HDMI دریافت می‌کنند.
• گیم‌نت‌ها و مراکز بازی که ترجیح می‌دهند مدار تصویر مادربرد را در سطح آی سی تعمیر کنند و هزینه تعویض کامل دستگاه را کاهش دهند.

آی سی تصویر PS5 HDMI Panasonic MN864739 گزینه‌ای مناسب برای رفع مشکلات تصویر و خرابی خروجی HDMI در کنسول پلی استیشن ۵ به شمار می‌آید و در صورت عیب‌یابی صحیح می‌تواند کیفیت و پایداری سیگنال HDMI را به وضعیت اولیه برگرداند.
