آی سی S6E2001G0A دسته PS4 DualShock 4

معرفی آی سی S6E2001G0A دسته PS4

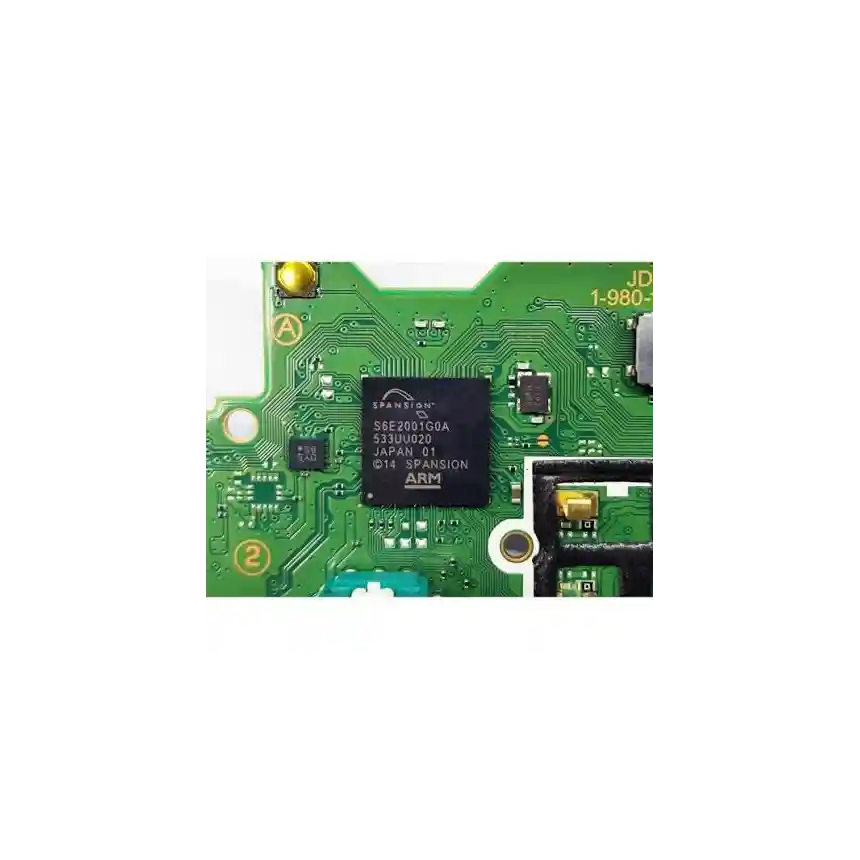

آی سی S6E2001G0A میکروکنترلر اصلی (Main MCU) دسته PlayStation 4 DualShock 4 است که توسط شرکت Cypress Semiconductor طراحی شده و در نسل‌های اولیه بردهای دسته PS4 استفاده شده است. این تراشه مهم‌ترین بخش پردازشی برد بوده و تمامی عملکردهای اصلی کنترلر را مدیریت می‌کند.

این آی‌سی اطلاعات ورودی دکمه‌ها، آنالوگ‌ها، تاچ پد، سنسورهای حرکتی، موتورهای ویبره، LED و ارتباط USB را پردازش کرده و ارتباط میان بخش‌های مختلف دسته را برقرار می‌کند.

وظایف آی سی S6E2001G0A

• مدیریت تمامی دکمه‌های کنترلر
• پردازش اطلاعات آنالوگ‌ها
• کنترل Touch Pad
• مدیریت سنسورهای حرکتی (Gyroscope و Accelerometer)
• کنترل LED Light Bar
• مدیریت موتورهای ویبره
• ارتباط USB
• ارتباط با مدار شارژ و سایر قطعات برد

علائم خرابی

• روشن نشدن دسته
• عدم شناسایی توسط کنسول یا کامپیوتر
• کار نکردن دکمه‌ها
• اختلال در Touch Pad
• عمل نکردن آنالوگ‌ها
• روشن نشدن LED
• عدم شارژ صحیح در صورت سالم بودن سایر مدارها

مشخصات فنی

• مدل: S6E2001G0A
• نوع قطعه: Main MCU
• پکیج: BGA
• کاربرد: کنترل کامل عملکرد دسته DualShock 4
• سازنده: Cypress Semiconductor

سازگاری

این آی‌سی روی بردهای اولیه دسته PS4 از جمله JDM-011 و JDM-020 استفاده شده است. قبل از خرید، حتماً شماره برد و مارکینگ آی‌سی روی برد اصلی بررسی شود؛ زیرا در ریویژن‌های جدید از مدل‌های دیگری مانند S6E2002 و S6E2003 استفاده شده است.

نکات مهم هنگام تعویض

• تعویض این قطعه نیازمند تجهیزات BGA Rework است.
• در بسیاری از بردها اطلاعات اختصاصی و کالیبراسیون داخل MCU ذخیره شده است.
• قبل از تعویض، مدار تغذیه، کریستال، مدار USB و مسیرهای ارتباطی بررسی شوند.
• از پروفایل حرارتی مناسب برای جلوگیری از تاب برداشتن PCB استفاده شود.
