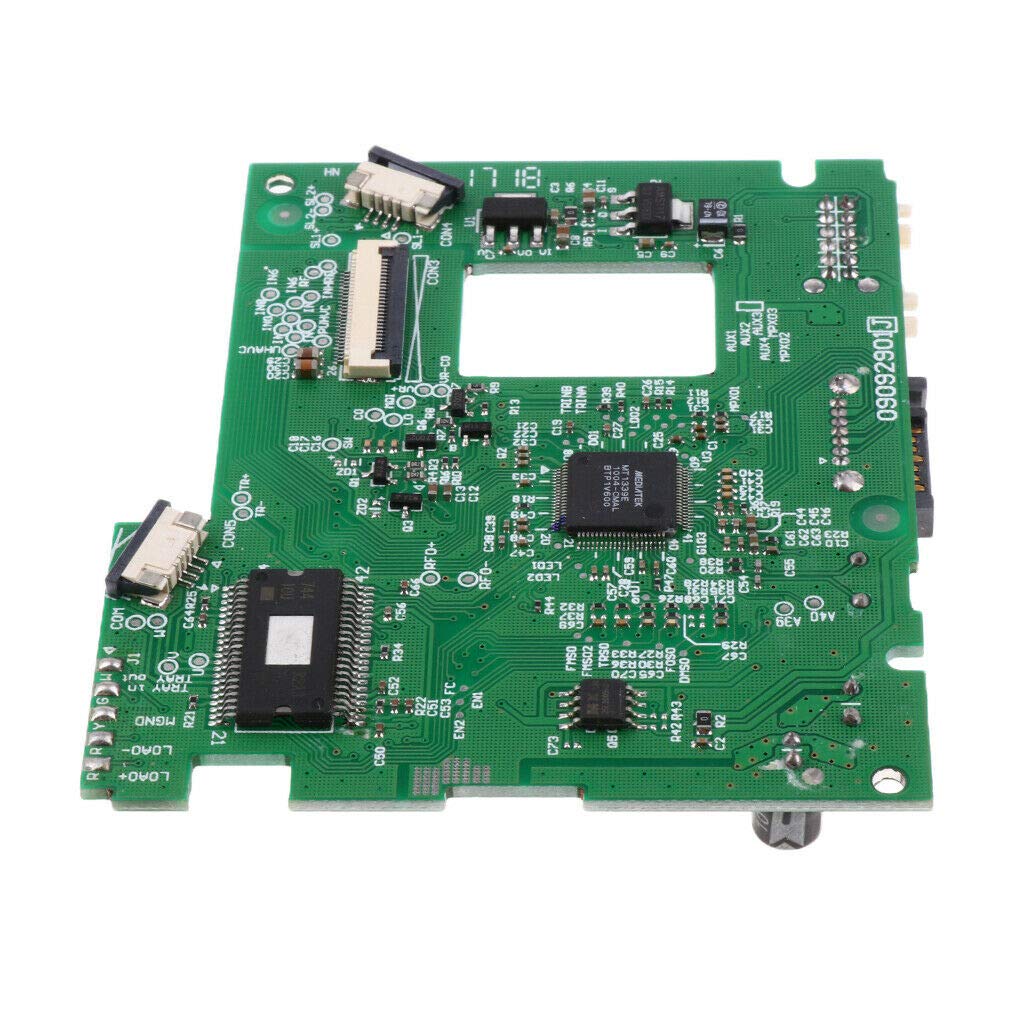

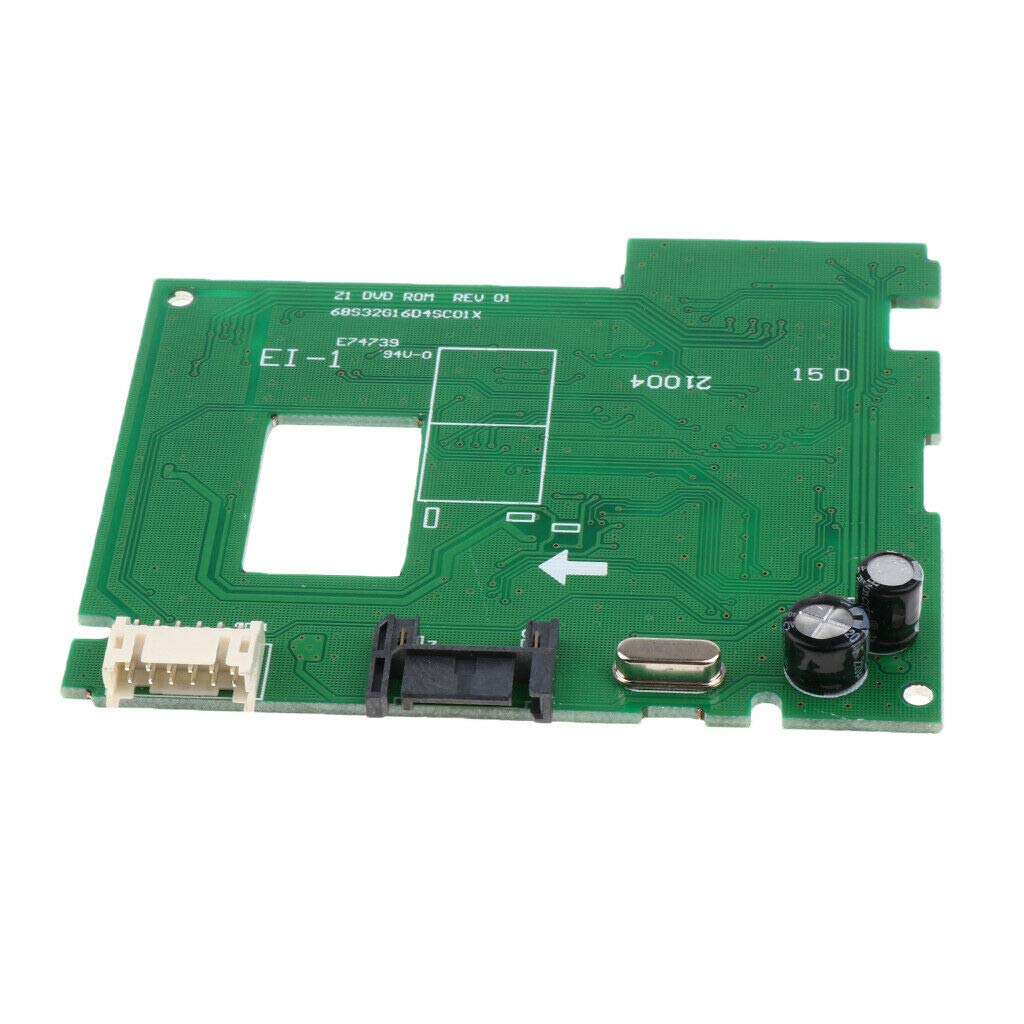

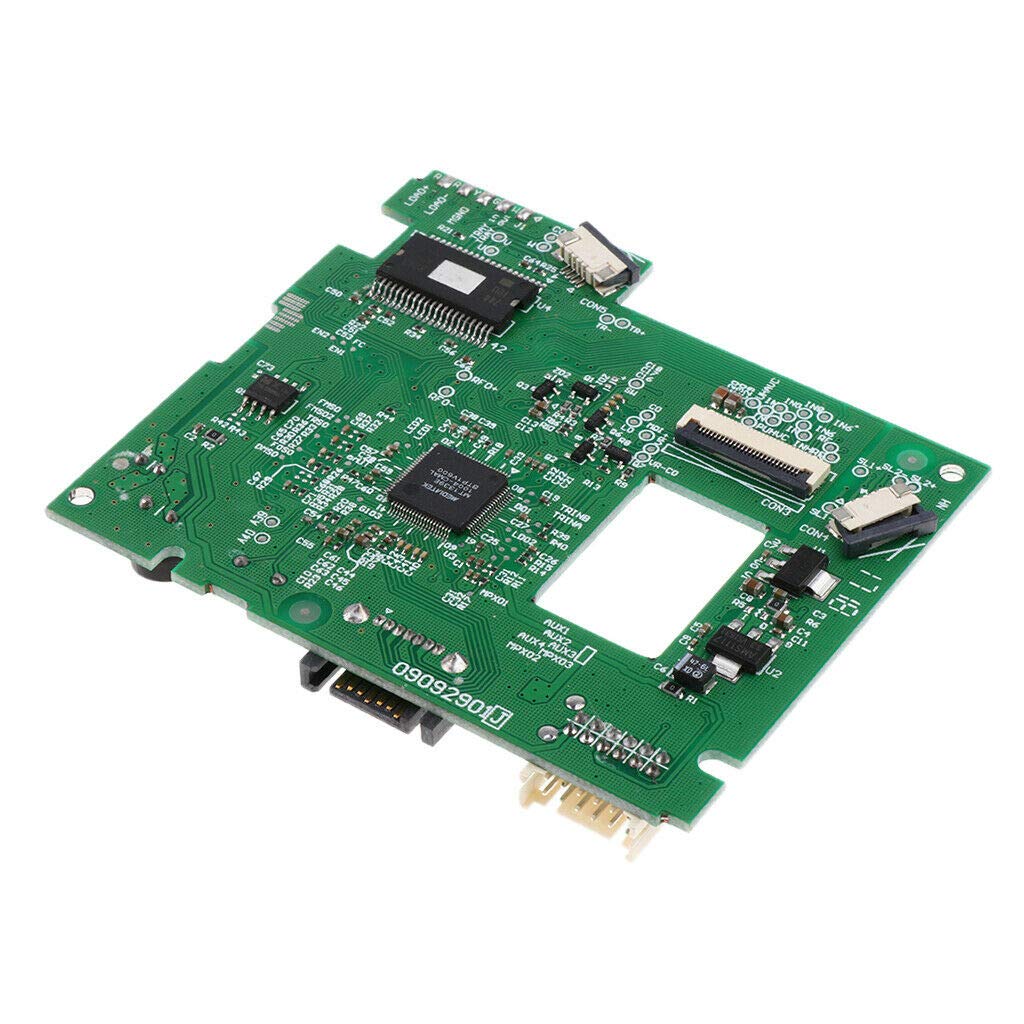

برد درایو Xbox 360 مدل 9504 (مخصوص درایو نوری)

معرفی برد درایو Xbox 360 مدل ۹۵۰۴

برد درایو Xbox 360 مدل ۹۵۰۴ برد اصلی الکترونیکی درایو نوری کنسول است که کنترل موتور، لنز و ارتباط درایو با مادربرد را مدیریت می کند. این برد روی درایو نوری نصب می شود و فرمان های خواندن و نوشتن دیسک را به مدار مکانیکی و لنز منتقل می کند.

در بسیاری از کنسول های Xbox 360 که درایو نوری دیسک را نمی خواند، خطاهای مربوط به درایو نمایش داده می شود یا برد اصلی درایو دچار سوختگی و آسیب شده است، استفاده از برد سالم مدل ۹۵۰۴ راهی مناسب برای احیای درایو به شمار می رود؛ به شرطی که اطلاعات کلید (Drive Key) با مادربرد دستگاه هماهنگ شود.

کاربرد برد درایو ۹۵۰۴ در تعمیر کنسول Xbox 360

• جایگزینی برد سوخته یا آسیب دیده درایوهای فریمور ۹۵۰۴.
• رفع مشکل نخواندن دیسک با وجود سالم بودن لنز و مکانیزم مکانیکی.
• استفاده در تعمیرات تخصصی به جای تعویض کامل درایو نوری.
• بازگرداندن عملکرد صحیح درایو در کنسول های تعمیرشده یا دست دوم.

علائم خرابی برد درایو Xbox 360 مدل ۹۵۰۴

• نمایش خطا هنگام تلاش برای خواندن دیسک بازی یا فیلم.
• ایجاد صدا از درایو بدون شروع به خواندن محتوای دیسک.
• عدم شناسایی درایو نوری در سیستم، با وجود سالم بودن کابل ها و مکانیزم.
• آسیب دیدن برد، سوختگی قطعات SMD یا آثار نوسان برق روی مدار.

ویژگی های برد درایو Xbox 360 9504

• مخصوص درایوهای سازگار با فریمور ۹۵۰۴ در کنسول Xbox 360.
• نصب روی بدنه درایو نوری به عنوان برد اصلی کنترل.
• طراحی شده برای کنترل موتور، لنز و ارتباط درایو با مادربرد.
• مناسب برای استفاده در تعمیرگاه های تخصصی کنسول و کار روی سطح برد.

نکات فنی مهم درباره برد ۹۵۰۴

• بردهای درایو Xbox 360 با مادربرد کنسول از طریق Drive Key جفت می شوند؛ هماهنگی این کلید برای اجرای صحیح دیسک ها ضروری است.
• در بیشتر تعمیرات حرفه ای، اطلاعات کلید از برد اصلی استخراج و روی برد جایگزین منتقل می شود.
• در زمان تعویض برد، اتصال کابل های فلت و تغذیه با دقت بررسی می شود تا آسیب مکانیکی به کانکتورها وارد نشود.

مقایسه با تعویض کامل درایو نوری

• تعویض کامل درایو هزینه بیشتری نسبت به تعویض برد درایو به همراه دارد.
• با تعویض برد و انتقال Drive Key، امکان حفظ هماهنگی نرم افزاری بین درایو و مادربرد فراهم می شود.
• تعمیر در سطح برد برای تعمیرگاه تخصصی اقتصادی تر و حرفه ای تر محسوب می شود.

نکات مهم هنگام تعویض برد درایو Xbox 360 9504

• قبل از هرگونه باز کردن کنسول و درایو، دستگاه از برق و کابل تصویر جدا شود.
• برد قدیمی به صورت کامل بررسی شود تا نوع فریمور و شماره مدل با برد جایگزین یکسان باشد.
• در زمان باز و بست درایو، مکانیزم مکانیکی و لنز بدون ضربه و فشار اضافی جابجا شود.
• پس از نصب برد جدید و تنظیم Drive Key، درایو با چند دیسک مختلف تست شود.

مخاطب این محصول

• تعمیرکاران تخصصی کنسول که تعمیر درایو نوری Xbox 360 را در سطح برد انجام می دهند.
• مراکز تعمیر گیم و گیم نت ها که کنسول های با مشکل درایو نوری دریافت می کنند.
• کارگاه های تعمیرات الکترونیک که به جای تعویض کامل درایو، روی تعمیر مدار درایو تمرکز دارند.

برد درایو Xbox 360 9504 برای تعمیر درایوهای معیوب و بازگرداندن عملکرد صحیح خواندن دیسک در کنسول های ایکس باکس ۳۶۰ گزینه ای مناسب به شمار می رود و در صورت عیب یابی درست و تنظیم صحیح کلید درایو، می تواند عمر مفید سیستم را افزایش دهد.
