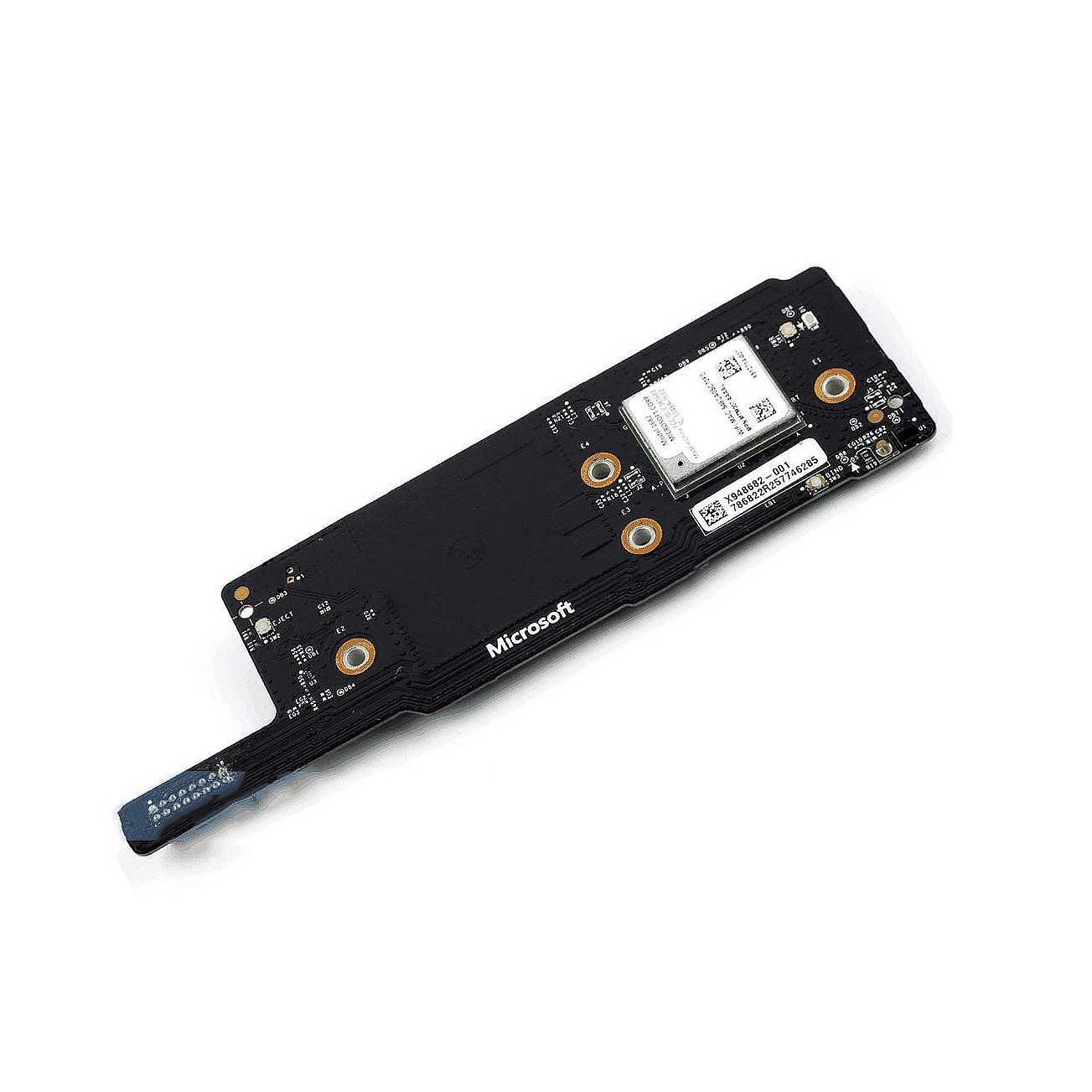

معرفی برد سوئیچ XBOX ONE S Switch Board

برد سوئیچ XBOX ONE S وظیفه مدیریت دکمه‌های اصلی کنسول را بر عهده دارد و فرمان Power و Eject را به مادربرد منتقل می‌کند. این برد توانایی تشخیص لمس و ارسال دقیق سیگنال را دارد و عملکرد روان دکمه‌های دستگاه را تضمین می‌کند.
زمانی که کنسول روشن نمی‌شود، به لمس واکنش نشان نمی‌دهد یا دکمه Eject کار نمی‌کند، این برد یکی از مظنون‌های اصلی است. کیفیت این قطعه نقش مهمی در عملکرد صحیح پنل جلویی Xbox One S دارد.

کاربردهای برد سوئیچ XBOX ONE S

• انتقال فرمان Power و Eject به مادربرد
• تشخیص لمس دکمه‌های پنل جلو
• هماهنگ‌سازی روشن شدن کنسول
• کنترل عملکرد مکانیزم Eject درایو
• رفع مشکل روشن نشدن دستگاه
• رفع عدم واکنش دکمه‌ها

نشانه‌های خرابی برد سوئیچ XBOX ONE S

• روشن نشدن کنسول با دکمه Power
• کار نکردن دکمه Eject
• نیاز به چند بار لمس برای واکنش دستگاه
• روشن شدن تصادفی یا قطع شدن لحظه‌ای دستگاه
• عدم ارسال سیگنال ثابت به مادربرد
• توقف عملکرد دکمه‌ها پس از ضربه یا رطوبت

جدول مشخصات فنی برد سوئیچ XBOX ONE S

نکات مهم در تعمیر و تعویض برد سوئیچ XBOX ONE S

تعمیرکار قبل از تعویض برد باید فلت متصل به پنل جلو را بررسی کند؛ خرابی فلت یا نشستن گرد و غبار روی کانکتور معمولاً عملکرد دکمه‌ها را مختل می‌کند. هنگام نصب برد جدید، اتصال کامل فلت و قرارگیری صحیح برد اهمیت زیادی دارد.
این برد زمانی بهترین نتیجه را می‌دهد که دکمه Power واکنش نشان نمی‌دهد یا فرمان Eject منتقل نمی‌شود. با تعویض آن، عملکرد پنل جلو به حالت استاندارد برمی‌گردد.
