سوکت HDMI PS4 Slim و PS4 Pro (پورت اچ دی ام آی کنسول پلی استیشن 4)

معرفی سوکت HDMI PS4 Slim و PS4 Pro

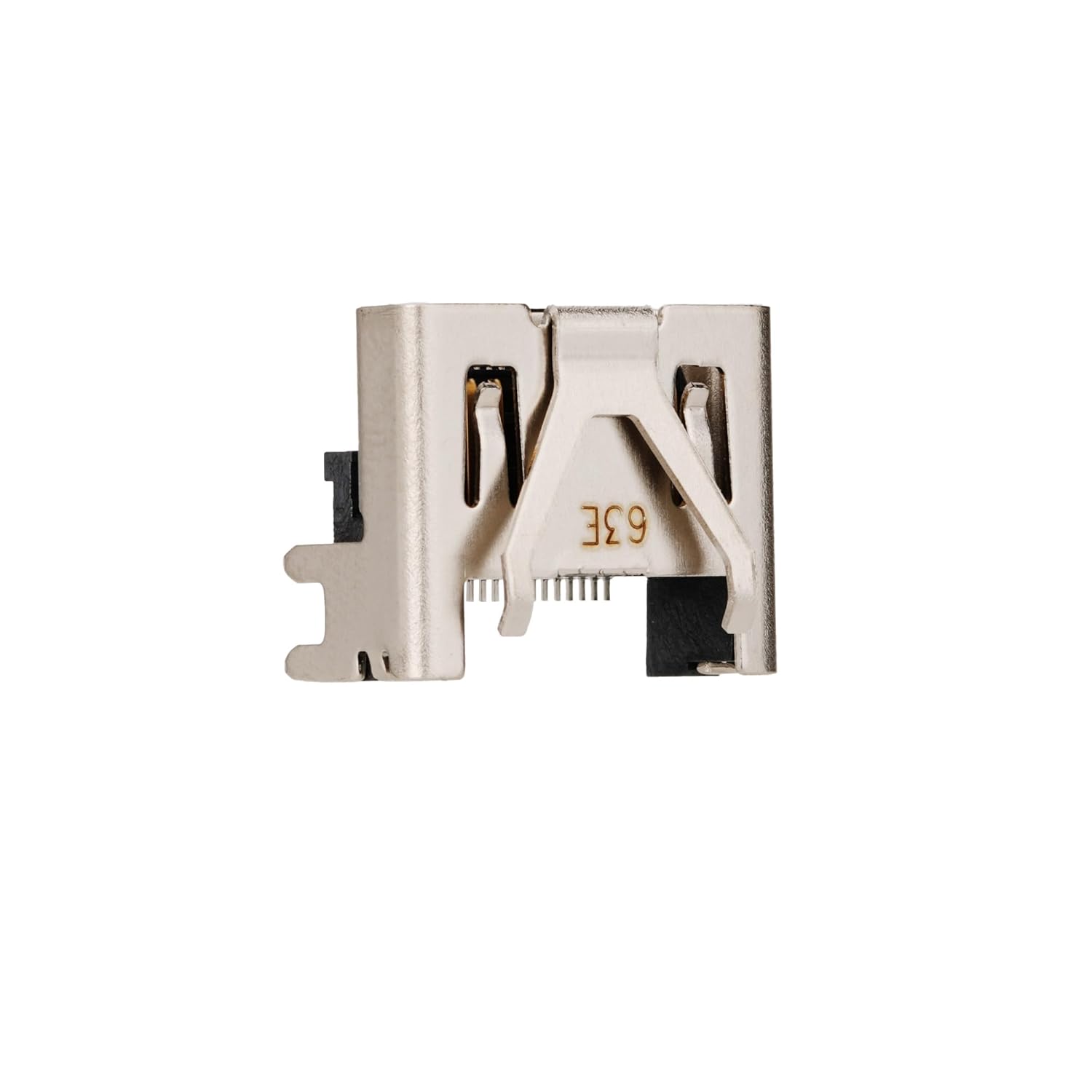

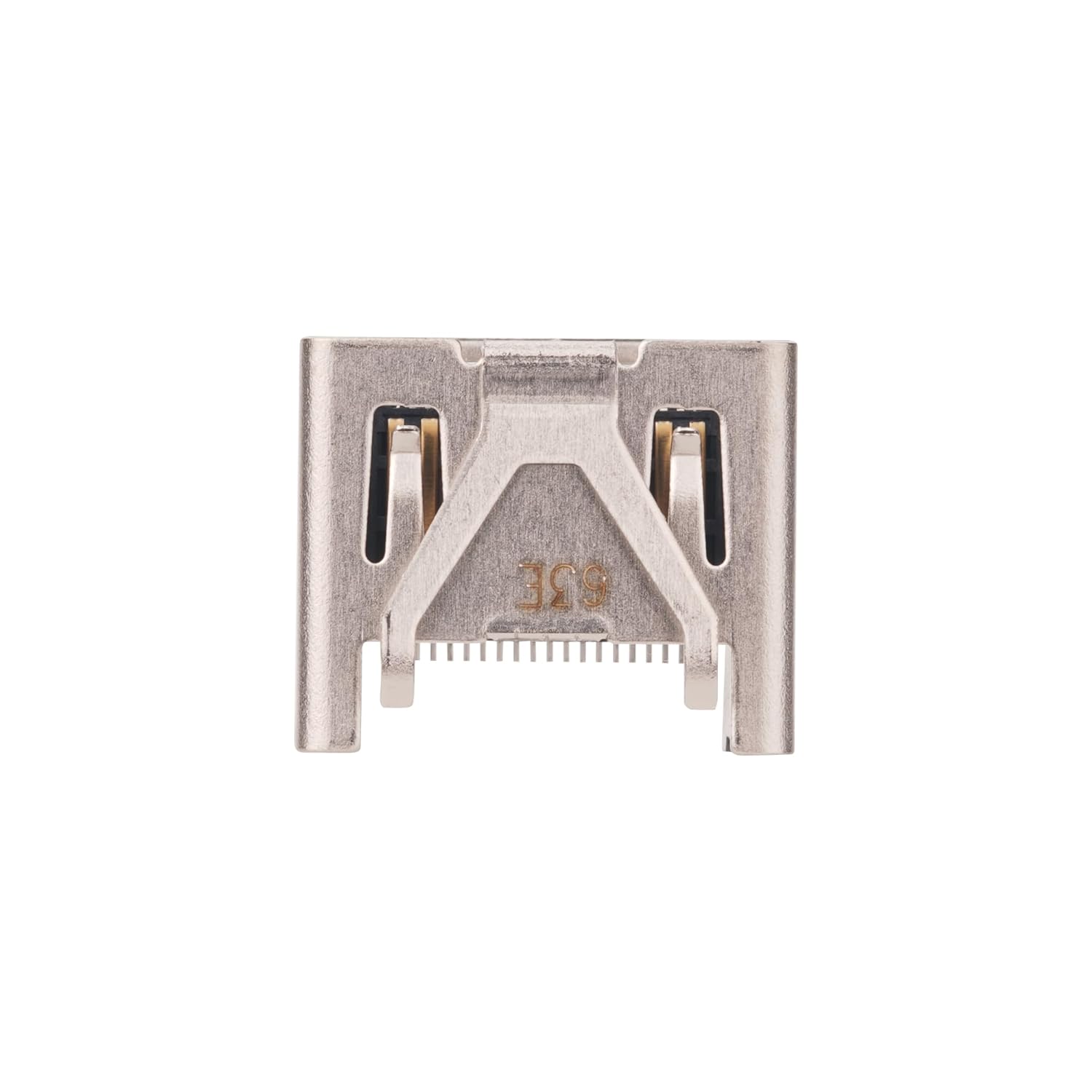

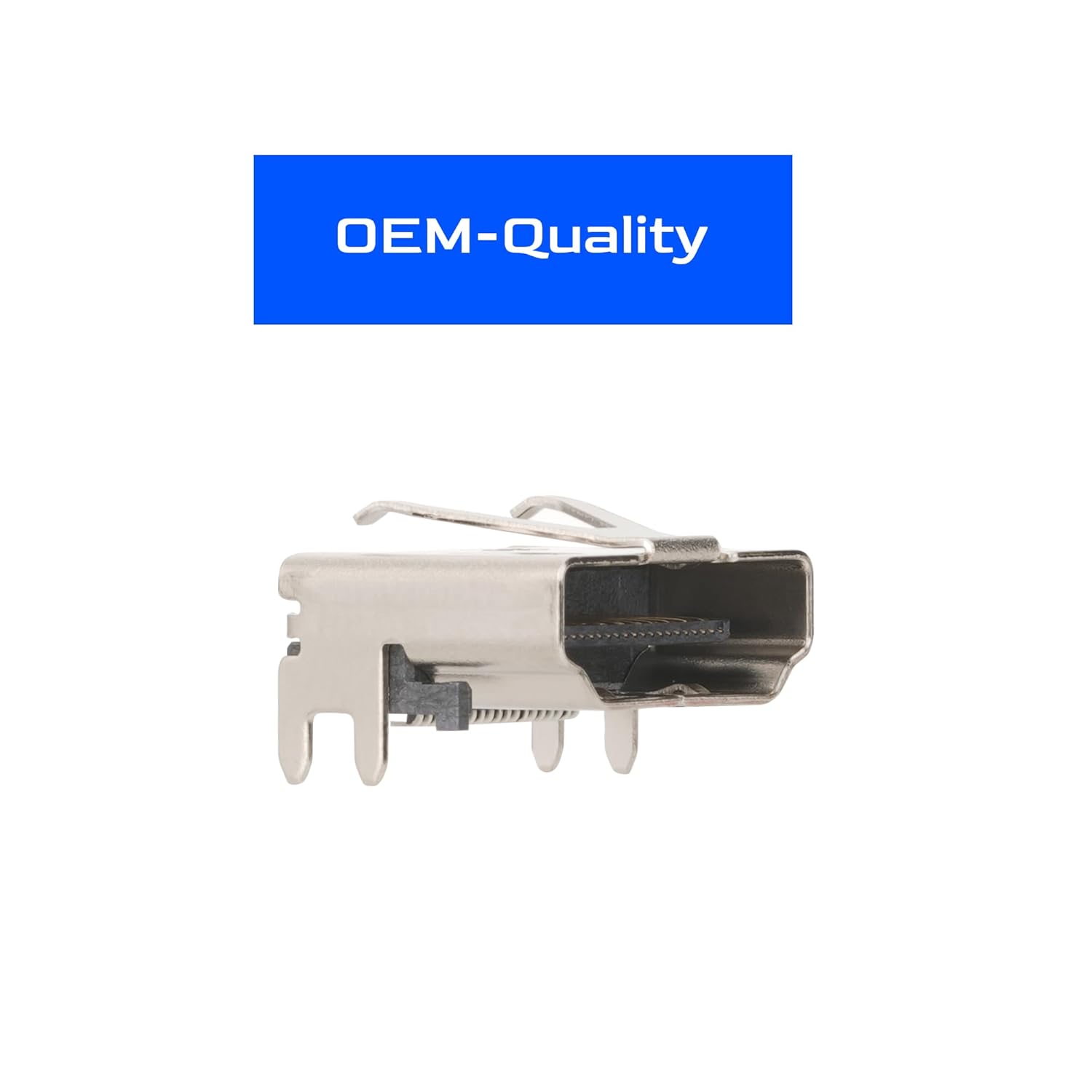

سوکت HDMI PS4 Slim و PS4 Pro یک پورت اچ دی ام آی (HDMI) تعمیراتی است که روی مادربرد کنسول PlayStation 4 نسخه های Slim و Pro لحیم می شود. این سوکت همان کانکتوری است که کابل HDMI به آن وصل می شود و تصویر کنسول را به تلویزیون یا مانیتور منتقل می کند. در اثر فشار، کشیده شدن کابل، ضربه یا استفاده نادرست، پایه های این سوکت کج می شوند، داخل کانکتور می شکند یا پدهای لحیم از روی برد آسیب می بینند و در نتیجه تصویر دستگاه قطع می شود.

با تعویض سوکت HDMI PS4 Slim/Pro روی مادربرد، می توان مشکل نداشتن تصویر یا قطع و وصل شدن تصویر را به صورت اصولی و مشابه حالت فابریک دستگاه برطرف کرد. این قطعه به صورت تخصصی برای تعمیر کنسول های PS4 Slim و PS4 Pro طراحی شده و از نظر فرم، شاسی فلزی و پایه های لحیم با برد این مدل ها سازگار است.

علائم خرابی سوکت HDMI در PS4 Slim/Pro

• عدم نمایش تصویر روی تلویزیون یا مانیتور با وجود روشن شدن کنسول.
• نمایش پیغام «No Signal» یا نبود ورودی تصویر HDMI روی تلویزیون.
• قطع و وصل شدن تصویر با کوچک ترین حرکت کابل HDMI.
• لق بودن محسوس محل اتصال کابل HDMI به کنسول.
• شکستن یا خم شدن قسمت داخلی سوکت HDMI به صورت ظاهری.
• وجود خطوط، نویز یا تغییر رنگ شدید تصویر به دلیل اتصال ناقص پین ها.

ویژگی های سوکت HDMI PS4 Slim و Pro

• مخصوص مادربرد PS4 Slim و PS4 Pro (طراحی هماهنگ با سری های جدید PS4).
• کیفیت مناسب برای استفاده در تعمیرات حرفه ای کنسول.
• ساختار فلزی مستحکم با پایه های لحیم تقویت شده برای اتصال روی برد.
• چیدمان پین ها مطابق استاندارد HDMI مخصوص برد PS4 Slim/Pro.
• جایگزین سوکت های لق، شکسته یا سوخته در اثر نوسان یا استفاده ناصحیح.

کاربرد سوکت HDMI PS4 Slim/Pro در تعمیرات

• رفع مشکل نداشتن تصویر در کنسول های PS4 Slim و PS4 Pro با پورت فیزیکی آسیب دیده.
• برطرف کردن قطع و وصل شدن تصویر به دلیل لق شدن سوکت HDMI.
• استفاده به عنوان قطعه مصرفی در تعمیرگاه ها و مراکز تخصصی تعمیر کنسول.
• مناسب برای کنسول های گیم نت و مراکز بازی که به دلیل استفاده زیاد، آسیب فیزیکی روی پورت HDMI دارند.

نکات مهم هنگام تعویض سوکت HDMI

• تعویض سوکت HDMI یک کار کاملاً تخصصی است و نیاز به هویه مناسب، هیتر و مهارت در لحیم کاری SMD دارد.
• قبل از جداسازی سوکت قدیمی، باید قلع پایه ها با هویه و هیتر به دقت ذوب و سوکت بدون کشیدن شدید از برد جدا شود تا پد های مسی آسیب نبینند.
• سطح برد در محل سوکت قدیمی باید از قلع اضافه و آلودگی کاملاً تمیز شود تا سوکت جدید به درستی روی آن بنشیند.
• پس از قرار دادن سوکت جدید، پایه های نگهدارنده فلزی و پین های سیگنال باید با قلع مناسب و بدون ایجاد اتصال کوتاه لحیم شوند.
• بعد از اتمام کار، با ذره بین یا میکروسکوپ اتصالات بررسی شده و از عدم وجود شورت یا لحیم سرد اطمینان حاصل شود.
• پس از مونتاژ دستگاه، تصویر HDMI را با یک کابل سالم روی چند نمایشگر مختلف تست کنید.
• در صورت نداشتن تجربه، بهتر است تعویض سوکت HDMI را به تعمیرکار متخصص بسپارید، زیرا اشتباه در این بخش می تواند به برد اصلی آسیب جدی وارد کند.

این سوکت برای چه کسانی مناسب است؟

• تعمیرکاران تخصصی کنسول که تعمیر برد PS4 Slim/Pro انجام می دهند.
• صاحبان گیم نت و مراکز بازی که کنسول هایشان به دلیل استفاده زیاد، با مشکل پورت HDMI روبه رو شده است.
• کاربرانی که می خواهند به جای تعویض کامل مادربرد، تنها با تعویض سوکت HDMI، مشکل تصویر را برطرف کنند.

اگر کنسول PS4 Slim یا PS4 Pro شما تصویر نمی دهد، کابل HDMI لق شده یا پورت به صورت ظاهری آسیب دیده است، تعویض سوکت HDMI PS4 Slim/Pro به همراه تست کامل مسیر تصویر، راه حل اصولی و حرفه ای برای بازگرداندن خروجی تصویر کنسول است.
